AMD Navi 23GPUには64個のROPと32個のレイトレーシングコア

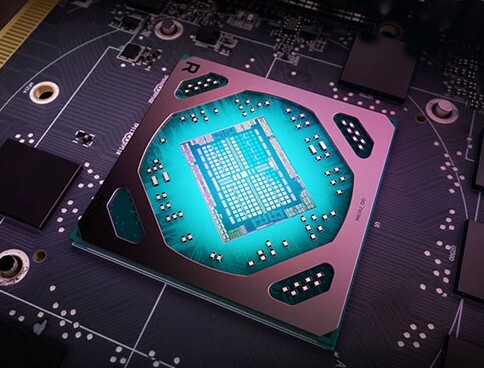

AMD Navi 23 GPU

(Source:wccftech)

TechPowerUp編集長「W1zzard」は昨日AMDからNavi23 GPUに64ROPがあるという確認を受け取りました。以前のNavi22 GPUと同じように、VideoCardzは報告します。

AMD Navi 23 GPU. Source: TechPowerUp

Navi 23GPUが現在Radeon RX6600Mおよび他の3つの未リリースプロジェクトとして使用されていることをAMDが発表したほか、Elon Muskは、新しいGPUがテスラのモデルS情報およびエンターテインメントシステムであるSony Playstation5コンソールの処理能力に含まれていると述べています。この新しい情報により、Navi 23ユニットだけでなく、RadeonのRX 6600M、Radeon Pro W6600(M)、およびRadeon RX 6600 XTGPUの他の詳細にさらに推測が追加されます。

TechPowerUpは、AMD Navi 23GPUの仕様を分析します。

AMDのNavi 23 GPUはRDNA2.0アーキテクチャを使用し、TSMCで7nmの製造プロセスを使用して製造されています。ダイサイズは237mm²、トランジスタ数は11,060百万で、中型チップです。Navi 23は、DirectX 12.0(機能レベル12_1)をサポートします。GPUコンピューティングアプリケーションの場合、OpenCLバージョン2.1を使用できます。2048のシェーディングユニット、128のテクスチャマッピングユニット、64のROPを備えています。GPUには、32個のレイトレーシングアクセラレーションコアも含まれています。

Navi 23 GPUは、最大32 CU(計算ユニット)を利用します。発売される製品のどれも28CUしか使用しないことが確認されていないことを考えると、それは興味深いことです。

昨年9月、新しいNavi23を含むNaviファミリーのGPUの比較を投稿しました。

PropertyNavi 10Navi 14Navi 12Navi 21Navi 22Navi 23Navi 31
num_se2124224
num_cu_per_sh1012101010810
num_sh_per_se2222222
num_rb_per_se8884444
num_tccs168161612816
num_gprs1024102410241024102410241024
num_max_gs_thds32323232323232
gs_table_depth32323232323232
gsprim_buff_depth1792179217921792179217921792
parameter_cache_depth1024102410241024102410241024
double_offchip_lds_buffer1111111
wave_size32323232323232
max_waves_per_simd20202016161616
max_scratch_slots_per_cu32323232323232
lds_size64646464646464
num_sc_per_sh1111111
num_packer_per_sc2224444
num_gl2aN/AN/AN/A4224
unknown0N/AN/AN/A1010810
unknown1N/AN/AN/A1612816
unknown2N/AN/AN/A80403280
num_cus (computed)40244080403280

VideoCardzの「WhyCry」は次のように述べています。

モバイルRadeonRX 6600Mと、デスクトップおよびモバイルワークステーションのRadeon PRO W6600Mは、どちらも1792ストリームプロセッサを搭載しています。そのことを念頭に置いて、FP32計算能力の10 TFLOPは、それらのGPUが90-100WTDP内で2.9GHzでピークに達することを意味するため、すでに十分に印象的です。

今月初めに詳細を掲載したAMDRadeon RX6600シリーズの仕様

Graphics CardAMD Radeon RX 6600AMD Radeon RX 6600 XTAMD Radeon RX 6700AMD Radeon RX 6700 XT
GPUNavi 23 (XL?)Navi 23 (XT?)Navi 22 (XL?)Navi 22 (XT?)
Process Node7nm7nm7nm7nm
Die Size237mm2237mm2336mm2336mm2
Transistors11.06 Billion11.06 Billion17.2 Billion17.2 Billion
Compute Units28323640
Stream Processors1792204823042560
TMUs/ROPsTBATBATBA160/64
Game ClockTBATBATBA2424 MHz
Boost ClockTBATBATBA2581 MHz
FP32 TFLOPsTBATBATBA13.21 TFLOPs
Memory Size8 GB GDDR6 + 32 MB Infinity Cache?8 GB GDDR6 + 32 MB Infinity Cache?12 GB GDDR6 + 96 MB Infinity Cache?12 GB GDDR6 + 96 MB Infinity Cache
Memory Bus128-bit?192-bit192-bit192-bit
Memory Clock16 Gbps?16 Gbps?16 Gbps?16 Gbps
Bandwidth256 GB/s?256 GB/s?384 GB/s384 GB/s
TDPTBATBATBA230W
PriceTBATBATBA$479 US

一般の人々はNavi 23 GPUや新しいGPUのドライバー情報にアクセスできないため、AMDがRadeon RX6600XT GPUなどの新しいグラフィックカードに関する情報をリリースするまで、依然として大量の推測と憶測があります。しかし、Navi 23 GPUに関するこの新しい情報は、ソニーとマイクロソフトのホームコンソールの両方に電力を供給するRDNA2チップに関するほとんどの手がかりを確実に提供するのに役立ちます。
