NVIDIA GeForce RTX3080Ti 12 GBは究極のAmpereゲーミンググラフィックスカード、RTX3090と同じ速度でUSD$1199

(Source:wccftech)

NVIDIA は、新しい Ampereゲーミングフラグシップである GeForce RTX3080Tiを正式に発表しました。グラフィックスカードは古いTiモデルを置き換え、2080Tiよりも最大 50%高速なパフォーマンスを提供し、1080 Tiの2倍のパフォーマンス向上を提供します。

NVIDIA、10,000 以上のコアと12 GBのGDDR6メモリを搭載したGeForce RTX3080Ti AmpereフラグシップゲーミンググラフィックスカードをUSD$1199で発表

NVIDIA GeForce RTX3080Tiは、長い間待ち望まれていたグラフィックカードです。昨年のAmpereの発売以来、私たちは様々な情報をいただいていますが、今までカードを見ることはありませんでした。いよいよ待ちに待ったグラフィックスカードを確認する事ができます。NVIDIAは、RTX3080Tiが 4Kゲーム用の最速のグラフィックカードになることを目指しているといいます。市場の評価が気になるところです。

NVIDIA GeForce RTX 3080 Ti グラフィックス カードの仕様

NVIDIAのGeForce RTX3080Ti 12GB FE(創設者版)グラフィックスカードとされる期待PG132-SKU18のPCB設計とGA102-225-KD-A1のグラフィックス・コア機能へとGA102-225 GPUを前回見たときから変更されており、合計80個の SM ユニット内に 10240 個の CUDAコアが搭載されます。GPUは、1365MHzベースと1665MHzブーストのクロック速度を特長としています。どちらも既存の GA102 GeForce RTX GPU よりも低速です。メモリに関しては、このカードは 12 GB の GDDR6X メモリを備えています。RTX 3090 の 19.5 Gbps の速度とは異なり、GeForce RTX3080Ti は、19 Gbps で RTX 3080 と同じメモリ速度を維持すると言われています。12GBのメモリを取得するため、NVIDIA GeForce RTX3080Ti は 384 ビットのバス インターフェイスを使用することになり、合計帯域幅は 912GB/秒になります。これは、以前の仕様よりも 8 GB の VRAM 削減で、バス インターフェイスが大きいほど、メモリ帯域幅が大きくなるはずです。カードの TGP は、350 ワットの RTX 3080 よりもわずかに高く設定されています。これは、追加のコアに供給するために間違いなく必要なので、NVIDIA はここでクロックを少し最適化する必要があるかもしれません。パフォーマンスの面では、グラフィックスカードはRTX 3090と同じくらい高速であると言われていますが、メモリは半分であり、LHRテクノロジが有効になっています。計算数に関しては、RTX3080Tiは34個のシェーダーTFLOP、67 個のRT-TFLOP、および 273個のTensor TFLOPを備えています。
カードのデザインは、既存の NVIDIA GeForce RTX3080 Founders Edition グラフィックス カードに似ています。NVIDIA は、RTX 3090のようなかさばる BFG 設計を採用せず、より標準的な 2 スロット FE フロースルー空冷設計を維持しました。カードは、単一の 12 ピン Microfit コネクタから電力を供給されます。ディスプレイ出力には、1 つの HDMI 2.1 および 3 つの DP 2.0 コネクタが含まれます。このカードは 6 月 2 日に USD$1199  で購入できるようになります。NVIDIA ボード パートナーによって、いくつかのカスタム モデルが間もなく発表される予定です。

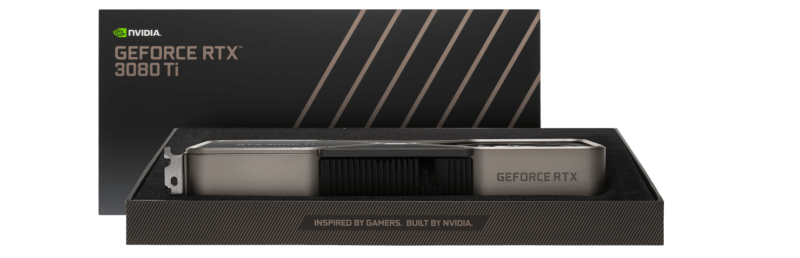

NVIDIA GeForce RTX 3080 Ti 製品ギャラリーと PCB ショット

NVIDIA GeForce RTX 30 Series Ampere Graphics Card Specifications(RTX3060Ti-)

Graphics Card NameNVIDIA GeForce RTX 3060 TiNVIDIA GeForce RTX 3070NVIDIA GeForce RTX 3070 TiNVIDIA GeForce RTX 3080NVIDIA GeForce RTX 3080 TiNVIDIA GeForce RTX 3090
GPU NameAmpere GA104-200Ampere GA104-300Ampere GA104-400Ampere GA102-200Ampere GA102-225Ampere GA102-300
Process NodeSamsung 8nmSamsung 8nmSamsung 8nmSamsung 8nmSamsung 8nmSamsung 8nm
Die Size395.2mm2395.2mm2395.2mm2628.4mm2628.4mm2628.4mm2
Transistors17.4 Billion17.4 Billion17.4 Billion28 Billion28 Billion28 Billion
CUDA Cores486458886144?87041024010496
TMUs / ROPs152 / 80184 / 96192/ 104?272 / 96320 / 112328 / 112
Tensor / RT Cores152 / 38184 / 46192/ 48?272 / 68320 / 80328 / 82
Base Clock1410 MHz1500 MHzTBA1440 MHz1365 MHz1400 MHz
Boost Clock1665 MHz1730 MHzTBA1710 MHz1665 MHz1700 MHz
FP32 Compute16.2 TFLOPs20 TFLOPsTBA30 TFLOPsTBA36 TFLOPs
RT TFLOPs32.4 TFLOPs40 TFLOPsTBA58 TFLOPsTBA69 TFLOPs
Tensor-TOPs129.6 TOPs163 TOPsTBA238 TOPsTBA285 TOPs
Memory Capacity8 GB GDDR68 GB GDDR68-16 GB GDDR6X?10 GB GDDR6X12 GB GDDR6X24 GB GDDR6X
Memory Bus256-bit256-bit256-bit320-bit384-bit384-bit
Memory Speed14 Gbps14 GbpsTBA19 Gbps19 Gbps19.5 Gbps
Bandwidth448 Gbps448 GbpsTBA760 Gbps912 Gbps936 Gbps
TGP200W220W290W320W350W350W
Price (MSRP / FE)$399 US$499 US$599 US?$699 US$999 US?$1499 US
Launch (Availability)2020-12-01 00:00:0029th October 202010th June 202117th September 20203rd June 202124th September 2020
